Обновить воздух
Организовать приток и вытяжку помещения.
Технологии / вентиляция
Вентиляция ферм и хранилищ
Подбираем, поставляем и внедряем системы подачи, удаления и распределения воздуха.
Распределить поток
Подвести воздух к продукции или зоне содержания.
Управлять системой
Согласовать вентиляторы, клапаны и датчики.
Выберите объект
Требования к воздуху различаются по продукту или животным. Подробные схемы и оборудование собраны на страницах соответствующих объектов.
Хранилища
Фермы
Два пути движения воздуха
В хранилище поток доводят до продукции. На ферме подают свежий воздух и удаляют отработанный из зоны содержания; внутренний обдув решает отдельную задачу.

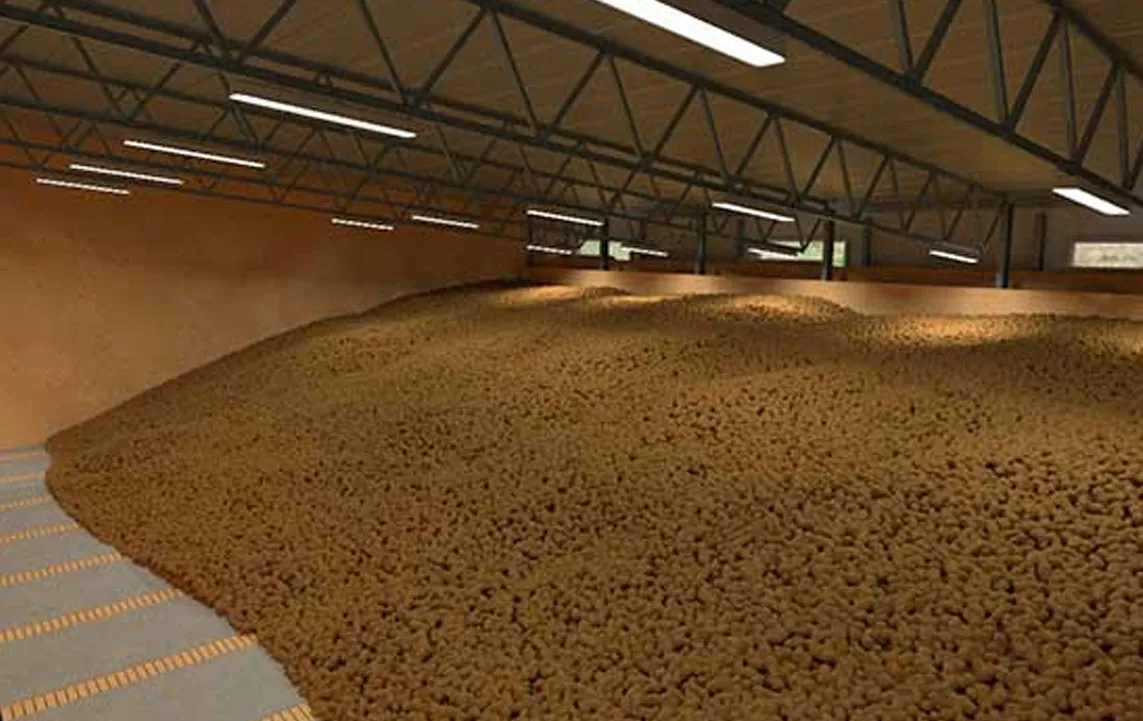

Хранение продукции
Воздух через продукцию
Вентилятор подаёт воздух в канал под насыпью, затем поток проходит через продукцию. Для контейнеров направление зависит от тары: напорная стена, щели или вытяжка.
- Состав: вентилятор, канал или стена, тара/насыпь и управление.
- Расход и сопротивление проверяют для выбранной загрузки; готовый расчёт от посетителя не нужен.
Содержание животных
Воздух в зоне животных

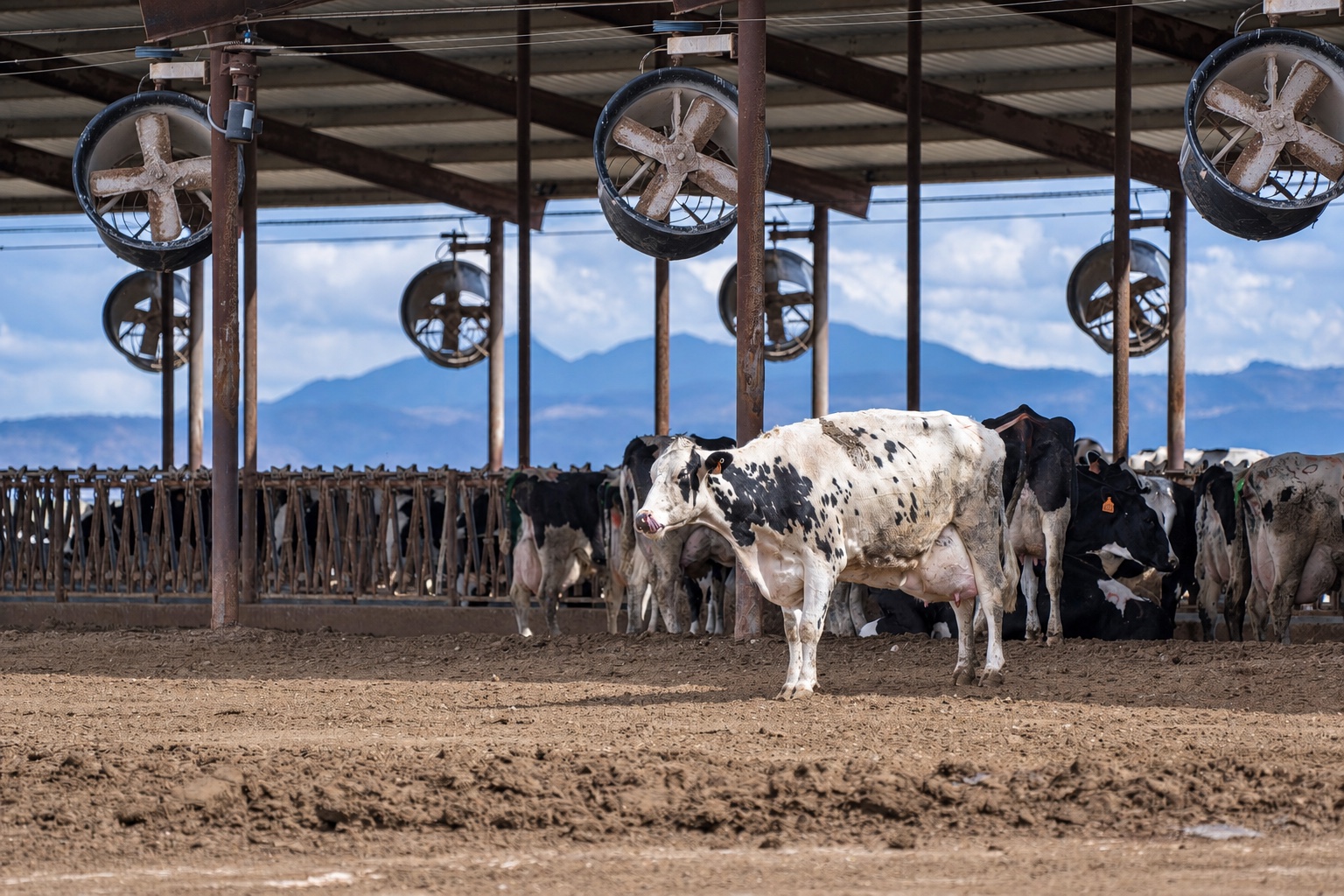

Клапаны или шахты подают наружный воздух, вытяжные вентиляторы удаляют его из корпуса. Разгонные вентиляторы отдельно направляют поток к животным.
- Состав: приточные устройства, вытяжка, распределение и управление.
- Зоны животных и высота корпуса влияют на путь воздуха.
Как меняется схема фермы
Два примера расположения притока и вытяжки. Детальное решение выбирают по корпусу, виду животных и климату.
Стена → крыша
Боковой приток и крышная вытяжка
Воздух входит через стеновые клапаны и удаляется через крышные шахты. Открытие клапанов влияет на направление струи.
Крыша → стена
Крышный приток и стеновая вытяжка
Наружный воздух подают через приточные шахты, удаляют стеновыми вентиляторами. В холодный период проверяют подмешивание и путь воздуха к животным.
Что учитываем при подборе вентиляции
Начните с типа объекта, плана или размеров и размещения продукции либо животных. Расход воздуха и сопротивление пути рассчитываем для выбранной схемы; готовые значения можно приложить, если они есть.
Нагрузка
Расход воздуха
Назначение помещения, поголовье или объём продукции, тепловыделения и влага.
Путь потока
Сопротивление системы
Сопротивление — это потери давления на пути воздуха: в каналах, клапанах и шахтах, а в хранилище — в насыпи или таре. Их учитывают при подборе вентилятора для нужного расхода воздуха.
Геометрия
Распределение воздуха
План, высота, проёмы и препятствия; зоны содержания или размещение продукции.
Инфраструктура
Условия размещения
Регион, сезонная работа, электропитание, доступ для обслуживания и существующие системы.
Управление по условиям объекта
Измерение

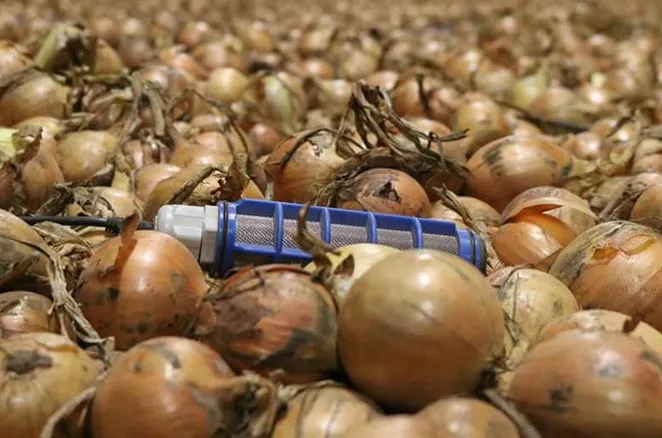

Датчики
Датчики передают параметры в контроллер. Выбираем, какие параметры должна контролировать система.
- Температура и влажность воздуха.
- Для хранения — также условия у продукции и наружного воздуха.
Регулирование
Контроль
Контроллер согласует работу вентиляторов и открытие приточных устройств.
- В алгоритмах задают совместную работу вентиляции, отопления и охлаждения.
- Режимы, аварийные сигналы и ручное управление задают в проекте.
Режимы вентиляции задаём с учётом животных или продукции, сезона и технологии.
Из чего складывается система
Типы оборудования подбирают вместе — по общей схеме и условиям работы.
Воздухораспределение

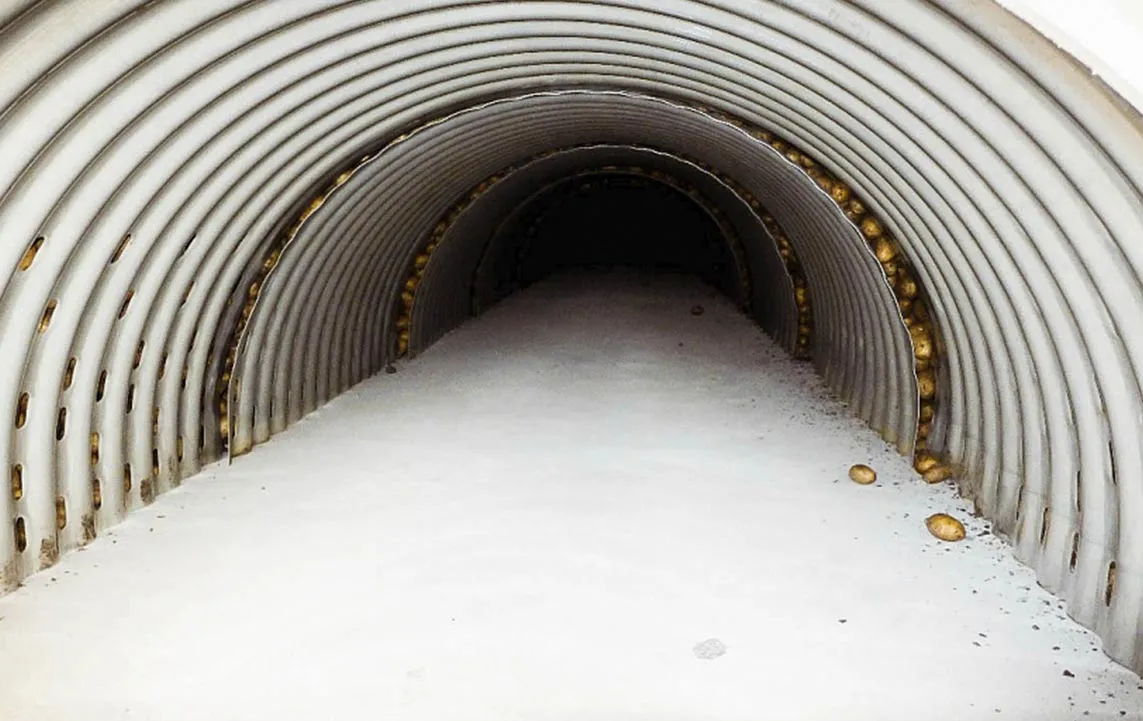

Каналы и воздуховоды
Направляют воздух к продукции и распределяют его по хранилищу.
Проход через кровлю
Вентиляционные шахты
Организуют приток или вытяжку через крышу в соответствии с выбранной схемой.
Как продолжить выбор
По выбранному пути воздуха можно обсудить новый объект или совместимость существующей системы. Конкретные схемы хранения и ферм открываются из блока «Выберите объект» выше.
До строительства
Заложить путь воздуха в план
Учитываем размещение продукции или животных, проёмы, доступ к оборудованию и подключения до выбора размеров устройств.
Переоснащение
Проверить действующую систему
Сверяем, как работают установленные вентиляторы, клапаны и каналы, где поток не доходит до нужной зоны и что можно подключить.
Обсудим вентиляцию
Новая система или переоснащение — начнём с назначения объекта и региона.
Укажите имя и контакт. Описание или файл можно добавить в форме.
- План, размеры, высота и проёмы здания, если они уже известны.
- Для фермы — вид, возраст и поголовье; для хранилища — культура, объём и способ размещения продукции.
- Текущая задача, сезонный режим и существующее оборудование.
